玻璃仪器校准管理操作要点-计量员资格证内校员培训计量校准员考试
来源:圣问技术职业技能培训中心 | 作者:stspx134 | 发布时间: 2023-05-24 | 176 次浏览 | 分享到:
量出式:用于测量自量器内排出的液体的体积,量出式符号用“Ex”表示。
量入式:用于测量注入量器(内壁干燥)内液体的体积,量入式符号用“In”表示。
容量单位:量器的容量单位为立方厘米(cm3)或毫升(ml) 毫升(ml)为立方厘米(cm3)的专用名称。
标准温度:量器的标准温度为20℃。
标称容量:量器上所标出的标线和数字,称为量器在标准温度20℃时的标称容量

计量员证书 內校员资格证 计量管理员培训 计量校准员考证 计量检定员考试 计量检测员报名 量规仪器校正员培训 内部校验员合格证 内部校准员上岗证 计量内审员岗位证 仪校员证书 计量工资质 计量师资格证书 计量证怎么考 內校证书哪里考 农产品食品检验员资格证 食品化验员证书 食品检验工培训 食品检测员考证 食品安全总监 农产品质量安全检测员 乳品检验员 油品检验员 化学检验员培训 水质检测员考试 化妆品检验员报名 微生物检验员证书 化验员上岗证 微检员证书 无菌检验员 卫生消毒产品检验员 医疗器械检验员 化学分析工考证 试验员 质检员 实验员 无损检测员 内审员 内部审核员 材料物理性能检验员 金相检验员 力学性能检验员 材料成分分析工 环境监测员资格证考试报名

玻璃仪器校准管理操作要点-计量员资格证内校员培训计量校准员考试

一、术语定义和计量单位

量出式:用于测量自量器内排出的液体的体积,量出式符号用“Ex”表示。

量入式:用于测量注入量器(内壁干燥)内液体的体积,量入式符号用“In”表示。

容量单位:量器的容量单位为立方厘米(cm3)或毫升(mL) 毫升(mL)为立方厘米(cm3)的专用名称。

标准温度:量器的标准温度为20℃

标称容量:量器上所标出的标线和数字,称为量器在标准温度20℃时的标称容量。

 流出时间 :量出式量器内液体充至全量标线,通过流液嘴使量器内液体全部自然流出所需用的时间。

等待时间 :量出式量器,当液体流至所要读数的标线以上约5mm处时,需要等待的一定时间。


二、量器的分类、用法、准确度等级及标称容量

常用玻璃量器包括:滴定管、分度吸管、单标线吸管、单标线容量瓶、量筒和量杯注意:量器按其用途不同分为量入式量出式两种。量器按其准确度不同分为A级B级,其中量筒和量杯不分级。量器的分类、用法、准确度等级及标称容量,见表1。

表1 玻璃量器的分类、型式准确度等级及标称容量

三、常见玻璃量器通用技术要求

材质与理化性能

制造量器的玻璃应清澈、透明;耐水等级应小于等于三级。

滴定管、分度吸管和量筒允许有蓝线、乳白衬背的双色玻璃管制成。

 量器必须经过良好的退火处理,其内应力不得超过表2的规定。


四、外观

量器不允许有影响计量读数及使用强度等缺陷,包括密集的气线(气泡)、破气线(气泡)、擦伤、铁屑和明显的直梭线等(具体要求按现行国家标准)。

分度线与量的数值

分度线和量的数值应清晰、完整、耐久,具体要求符合现行国家标准。

分度线应平直、分格均匀,必须与器轴相垂直;相邻两分度线的中心距离应大于1mm。

分度线的宽度和分度值见表3~表8。


五、分度线的长度

短线为圆周长的10%~20%;

中线不短于短线的1.5倍;

长线不短于短线的2倍。

单标线量器必须刻(或印)围线;印线允许有不超过圆周长10%的间隙。

 分度吸管的管尖缩小部分和量筒、量杯自底部起至总容量的1/10处可不刻(或印)分度线。


六、分度线的断口

分度线的断口最大为1mm,但不允许影响读数。

滴定管和分度吸管在同一条线上只允许有一处断口,在分度表上不得多于总线条的2%;10ml以下的分度吸管,其分度表上的断口最多允许2处。

量的数值应刻(或印)在主分度线的右上方(当分度表面对观察者时)。其排列次序为:

(1)滴定管零位在最上方,量的数值是自上而下递增。

(2)分度吸管零位在上的,量的数值自上而下递增;零位在下的,量的数值自下而上递增。

(3)量筒、量杯为自下而上递增。即总容量的数字刻(或印)在最高标线的右上方。

量器应具有下列标记(见图8)


厂名或商标;

☆ 标准温度(20℃);

☆ 用法标记:量入式用“In”,量出式用“EX”,吹出式用“吹”或“Blow out”;

☆ 等待时间:+ × ×s;

☆ 标称总容量与单位:× × mL;

☆ 准确度等级:A或B。有准确度等级而未标注的玻璃量器,按B级处理;用硼硅玻璃制成的玻璃量器,应标“Bs”字样;

☆ 非标准的口与塞,活塞芯和外套,必须用相同的配合号码。无塞滴定管的流液口与管下部也应标有同号。


七、结构

量器的口应与量器纵轴相垂直,口边要平整光滑,不得有粗糙处及未经熔光的缺口。

滴定管和吸管的流液嘴,应是逐渐地向管口缩小,流液口必须磨平倒角或熔光,口部不应突然缩小,内应偏斜。

量筒、量杯的倒液嘴应能使量筒、量杯内液体呈细流状倒出而不外溢。当分度表面对观察者时,倒液嘴的位置:量筒的嘴位于左侧;250mL以下的量杯(包括250mL)位于右侧;500mL以上的量杯位于左侧。

注意:量杯、量筒和量瓶放置在平台上时,不应摇动。空量杯、空量筒(不带塞)和大于25mL(包括25mL)的空量瓶(不带塞)放置在与水平面成15°的斜面上时,不应跌倒;小于25mL的空量瓶(不带塞),放置在与水平面成10°的斜面上时,不应跌倒。


八、密合性

滴定管玻璃活塞的密合性要求:当水注至最高标线时,活塞在任意关闭情况下停留20min后,漏水量应不大于最小分度值。

 滴定管塑料活塞的密合性要求:当水注至最高标线时,活塞在任意关闭情况下停留50min后,漏水量应不大于最小分度值。

具塞量筒、量瓶的口与塞之间的密合性要求:当水注入至最高标线,塞子盖紧后颠倒10次。每次颠倒时,在倒置状态下至少停留10秒,不应有水渗出。


九、计量性能要求

流出时间和等待时间

滴定管、分度吸管和单标线吸管的水的流出时间与等待时间见表3~表5。

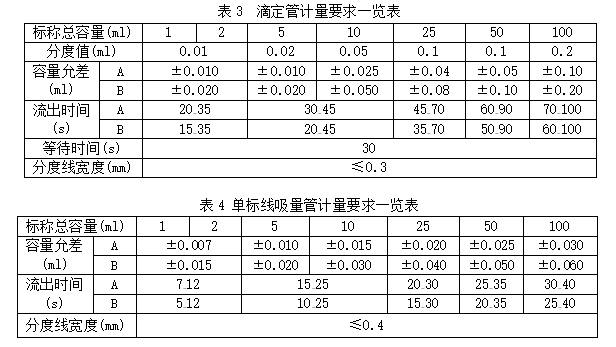

表3 滴定管计量要求一览表


十、容量允差

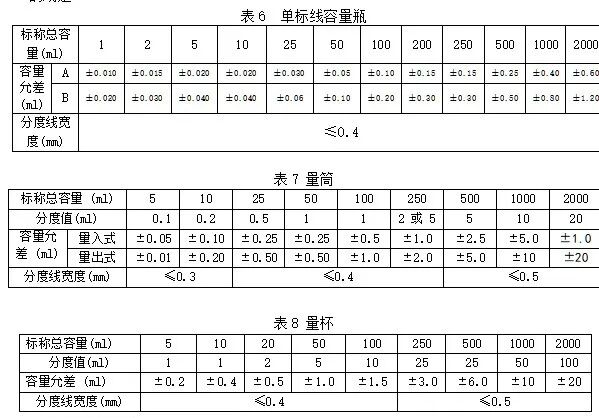

在标准温度20℃时,滴定管、分度吸管的标称总容量和零至任意分量,以及任意两检定点之间的最大误差,均应符合表3和表5的规定。量瓶和单标线吸管的标称总容量允差,应符合表4和表6的规定。量筒和量杯的标称总容量和任意分度容量允差,应符合表7和表8的规定。



十一、校准器具控制

校准器具控制包括量器的首次校准和后续校准。


十二、校准条件

环境条件

☆ 室温(20±5)℃,且室温变化不得大于1℃/h。

☆ 水温与室温之差不得大于2℃。

☆ 检定介质为纯水(蒸馏水或去离子水),应符合GB6682-1992要求。

☆ 清洗干净的被检量器具须在检定前2h放入恒温室内。


十三、所需设备

☆ 标准砝码:F2级

☆ 相应称量范围的天平,其称量误差应小于被检量器容量允差的1/10。

☆ 标准玻璃量器,其容量允差应为被检量器容量允差的1/5。

☆ 温度范围0~50℃,分度值为0.1℃的温度计。

☆ 分度值不小于0.2s的秒表。

☆ 检定用的辅助设备:检定装置、测温筒、有盖的称量杯、读数放大镜等。


十四、检定项目

量器的检定项目:外观和结构检查、密合性检定、流出时间检定、容量检定。


十五、校准方法

外观

用目力观察,可借助刻度放大镜和斜面进行,应符合4.4.2,4.4.3的规定。

密合性校准

☆ 具塞滴定管

将不涂油脂的活塞芯擦干净后用水润湿,插入活塞套内,滴定管应垂直地夹在检定架上,然后充水至最高标线处,活塞在任一关闭情况下静置20min(塑料活塞静置50min),漏水量应符合第4.4.4条规定。

☆ 量瓶和具塞量筒

将水充至最高标线,塞子应擦干,不涂油脂,盖紧后用手指压住塞子,颠倒十次。每次颠倒时,在倒置状态下至少停留10s,结束后,用吸水纸在塞与瓶(或筒)口周围擦看,不应有水渗出。


十六、流出时间校准

☆ 滴定管

将已经清洁处理的滴定管垂直夹在检定架上,活塞芯上涂一层薄而均匀的油脂,使其不漏水。

充水于最高标线,流液嘴不应接触接水器壁。

将活塞完全开启并计时,使水充分地从流液嘴流出,直到液面降至最低标线为止的流出时间应符合表3的规定。

☆ 分度吸管和单标线吸管

注水至最高标线以上约5mm,然后将液面调至最高标线处。

吸管垂直放置,并将流液口轻靠接水器壁,此时接水器约倾斜30°,在保持不动的情况下流出并计时。对于单标线吸管以及完全流出式和吹出式吸管,以流至口端不流时为止;对于不完全流出式吸管,以流至最低标线时为止。其水的流出时间均应符合表4和表5的规定。


十七、容量示值

滴定管、分度吸量管、A级单标线吸量管和A级容量瓶采用衡量法校准。


十八、量器的清洗

注意:量器用重铬酸钾的饱和溶液和等量的浓硫酸混合剂或20%的发烟硝酸进行清洗。然后用水冲净,器壁上不应有挂水等沾污现象,使液面下降或上升时与器壁接触处形成正常弯月面。清洗干净的被检量器须在校准前4h放入实验室内,使其与室温尽可能接近。


十九、弯液面的调定

弯液面是指待测容器内的液体与空气之间的界面。

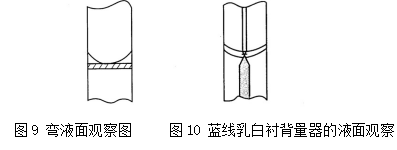

弯液面应该这样调定,弯液面的最低点应与分度线上边缘的水平面相切,视线应与

分度线在同一水平面上,见图9。

适当安排光线,可以使得弯液面暗淡且轮廓清晰。为此,应衬以白色背景并遮去不需要的杂光。例如,可以在量器定位液面以下不大于1mm处,放置一条黑色纸带或用一小段切开的黑色橡皮管箍在量器管壁上。

当分度线的长度足以同时从量器前后观察后,视线应处于上边缘前后部分重合的位置上,可以避免视差。量器只在前面具有分度线时,可使用辅助围线来调定分度线上边缘,视差可以忽略不计。但应该注意,眼睛要与分度线上边缘在同一水平面内读数。

有蓝线乳白衬背的量器,其弯液面应该这样调定:蓝色最尖端与分度线的上边缘相重合,见图10。



二十、容量的校准方法

☆ 滴定管

滴定管应垂直而稳固地夹在检定架上,充水至最高标线以上约几毫米处,用活塞(无塞滴定管在乳胶管中夹玻璃小球或弹簧夹)慢慢地将液面正确地调至零位。完全开启活塞,流液口应无阻塞。当液面升至距被检分度线上约5mm处时,等待30s,然后在10s内将液面正确地调至被检分度线。

☆ 分度吸管

把已经洗净的吸管垂直放置,充水至高出被检分度线几毫米处,擦干吸管口外面的水,然后将弯液面调至被检分度线。调液面时,应使流液口与称量杯内壁接触,称量杯倾斜约30°,二者不能有相对移动,当完全流出式吸管内的水流至口端不流时,按规定时间等待后,随即将流液口移开(口端保留残留液)。

对于无规定等待时间的吸管,为保证液体完全流出,可近似等待3s。使用中不必严格遵守此规定。

对于吹出式吸管,当水流至口端不流时,随即将口端残留液排出。

☆ 单标线吸管

调定方法与分度吸管相同,当水自最高标线排至流液口后,约等3s后移开。

☆ 量瓶和量入式量筒

水注入干燥的量瓶或量筒内标线处的体积,即为该量瓶或量筒的标称容量。标线以上的残留水滴应擦干。

☆ 量出式量筒和量杯

先充水至所需标线处,然后从倒液嘴排出,排完后等待30s,再注水至标线处即为该标线的容量。

☆ 采用衡量法校准


二十一、滴定管

将洗干净的被检滴定管垂直稳固地安装在检定架上,充水至最高标线以上约5mm处,擦去滴定管外表面的水。

缓慢调节弧形液面至零位,同时排出流液口中的气泡,移去流液口最后一滴水珠。

取容量大于被检滴定管容积的带盖称量杯,称得空杯质量。

完全开启活塞(对于无塞滴定管需用力挤压玻璃小球),使水充分地从流液口流出。

当液面降至被检分度线以上约5mm处时,等待30s,然后10s内将液面调至被检分度线上,随即用称量杯移去流液口的最后一滴水。

在调整液面的同时,应观察水温,读数准确至0.1℃。

称量带盖称量杯和纯化水的总质量,减去空杯质量,即得纯化水的质量(m)。

根据A(计算公式)计算被检滴定管在标准温度20℃时的实际容量,同时进行误差计算。


二十二、分度吸量管和单标线吸量管

取容量大于被检吸量管容积的带盖称量杯,称得空杯质量。

将清洗干净的吸量管垂直放置,充水至最高标线以上约5mm处,擦去吸量管流液口外面的水。

缓慢将液面调整到被检分度线上,移去流液口最后一滴水。

在调整液面的同时,应观察水温,读数准确至0.1℃。

将流液口与称量杯内壁接触,称量杯倾斜30°,使水充分地流入称量杯中。对于流 出式吸量管,当水流至流液口口端不流时,近似等待3s,随即用称量杯移去流液口最后一滴水。对于吹出式吸量管,当水流至流液口口端不流时,随即将流液口残留液排出。

称量带盖称量杯和纯化水的总质量,减去空杯质量,即得纯化水的质量(m)。

根据A(计算公式)计算被检吸量管在标准温度20℃时的实际容量,同时进行误差计算。


二十三、容量瓶和量入式量筒

将洗净并经干燥处理过的被检量器进行称量。

注入纯化水至标线处或被检分度线上,随即盖上盖子,称量量器和水的总质量,减去空量器的质量,即得纯化水的质量(m)。

将温度计插入被检量器中,测量水的温度,读数准确至0.1℃。

根据A(计算公式)计算被检量器在标准温度20℃时的实际容量,同时进行误差计算。


二十四、量筒和量杯(量出式)

取容量大于被检吸量管容积的带盖称量杯,称得空杯质量;

将水加入已洗净的待检量筒或量杯中,测量并记录水温(t),读数准确至0.1℃,取出温度计,缓慢调整液面至被检分度线上。

将水从倒液嘴倒入称量杯中,排出后等待30s。

称量带盖称量杯和纯化水的总重,减去空杯质量,即得纯化水的质量(m)。

根据A(计算公式)计算被检量器在标准温度20℃时的实际容量,同时进行误差计算。

凡使用需要实际值的校准,其检定次数至少2次,2次校准数据的差值应不超过被检玻璃容量允差的 1/4,并取2次的平均值。

计算公式:A V20=m·K(t)

注:m—被检玻璃量器内所内容纳水的表观质量,g

t—校准时蒸馏水的温度,℃;

K(t)值列于下表B.1和B.2中。根据测定的质量(m)和测定水温所对应的K(t)值,即可由本公式求出被检玻璃量器在20℃时的实际容量。

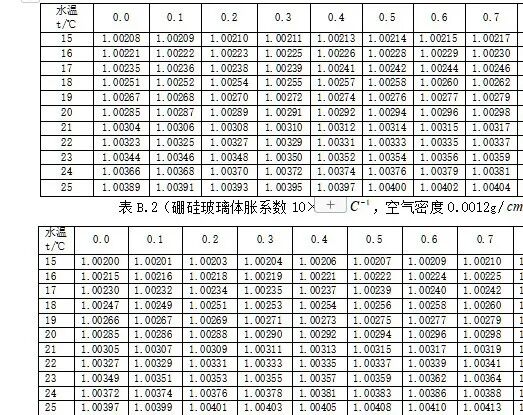

常用玻璃量器衡量法K(t)值表

表B.1(钠钙玻璃体胀系数25×,空气密度0.0012g/)



二十五、校准点的选择

滴定管

1~10mL:半容量和总容量二点;

25mL:0~5mL、0~10mL、0~5mL、0~20mL、0~25mL五点;

50mL:0~10mL、0~20mL、0~30mL、0~40mL、0~50mL五点;

100mL:0~20mL、0~40mL、0~60mL、0~80mL、0~100mL五点。


二十六、分度吸量管

(a)0.5mL以下(包括0.5mL)的检定点;

半容量(半容量—流液口);

总容量

(b)0.5mL以上(不包括0.5mL)的检定点

总容量的1/10。若无总容量的1/10分度线,则检2/10点(自流液口起);

半容量(半容量—流液口);


二十七、总容量

量筒和量杯

总容量的1/10,若无总容量的1/10分度线,则检2/10点(自底部起);

半容量(半容量—底部);

注意:滴定管、分度吸量管、单标线吸量管、单标线容量瓶、量筒和量杯的各校准点,以及滴定管和分度吸量管任意两检定点之间的最大误差,均应符合第4.4.5条的规定。


二十八、校准结果处理

经校准合格的量器,贴校准合格证。

经校准不合格的量器注明不合格项目,并贴停用标识。


二十九、校准周期

玻璃量器的校准周期为3年,其中无塞滴定管为1年。

三十:参考标准:JJG 196-2006 常用玻璃量器检定规程
